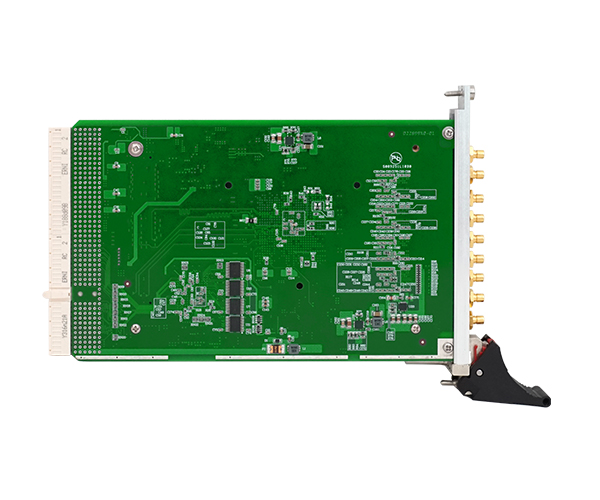

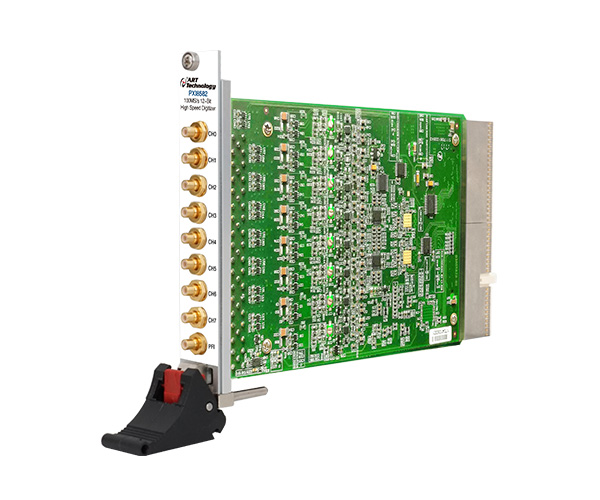

PXI8582/8584/8586
產品簡介：8通道12/14/16位100MS/s采樣PXI總線的數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。采樣模式：有限點采樣；輸入阻抗：1MΩ
- 產品詳情
- 相關產品
AD模擬量輸入 | ADC分辨率 | 12Bit（PXI8582） Bit（PXI8584）Bit（PXI8586） | |
輸入通道 | 8路單端 | ||
輸入量程 | ±5V、±1V | ||
采樣率 | 高達100MHz | ||
采樣方式 | 同步采樣 | ||
存儲器深度 | 板載2GB內存 | ||
校準方式 | 軟件自動校準 | ||
耦合方式 | 直流耦合、交流耦合 | ||
觸發源 | 軟件觸發、模擬觸發、數字信號觸發、 同步信號觸發[TRIG0..7] | ||
觸發源輸入范圍 | ATR輸入范圍 | 同AD量程 | |
DTR輸入范圍 | 標準TTL電平 | ||
輸入阻抗 | 1MΩ（50Ω可定制） | ||
模擬帶寬 | 50MHz (-3dB典型值) | ||
時鐘源 | 采樣時鐘源：內部時鐘 內時鐘鎖相環參考源可選為：板載晶振、PXI_10M信號 | ||
